مکانیسم عملکرد شیر گیوتینی چگونه است؟

شیر گیوتین چیست؟

شیر های گیوتینی شیرهایی هستند که در وسط خود دارای یک تیغه عمودی هستند و به صورت تدریجی باز یا بسته میشوند.

این شیرها دارای بدنه ای از جنس چدن/فولاد یا استیل می باشند و تیغه این شیرها به صورت معمول از جنس استیل ضد زنگ است .

شیرهای گیوتینی در سایزهای 5تا 50سانتی متری تولید و عرضه میشوند.

به این نوع شیر شیر چاقویی یا تیغه ای نیز گفته میشود/ این شیرها به صورت خیلی کند باز و بسته میشوند و بیشتر در روبه

رویی با سیالات غلیظ نظیر لجن یا خمیر یا حجم زیادی از جامدات به کار میروند.

مکانیسم عملکرد شیر گیوتینی چگونه است؟

شیر گیوتینی به صورت معمول به صورت دستی باز و بسته میشود اما امکان تبدیل شیر گیوتین به حالت اتوماتیک نیز وجود دارد.

عملکرد شیر گیوتینی تدریجی است و باز و بسته شدن کامل ان به مدت زمانی احتیاج دارد و اگر میخواهید شیر به طور کامل

عمل کند باید مدت زمان مشخص شده را منتظر بمانید.

این شیر دارای یک ساختمان دو تکه است و در قسمت تماس با فلنچ ها دارای ضخامت بیشتر می باشد و همین امر باعث تقویت

طرفین و مقاومت بیشتر شیر می شود.

انواع مختلف شیر گیوتین:

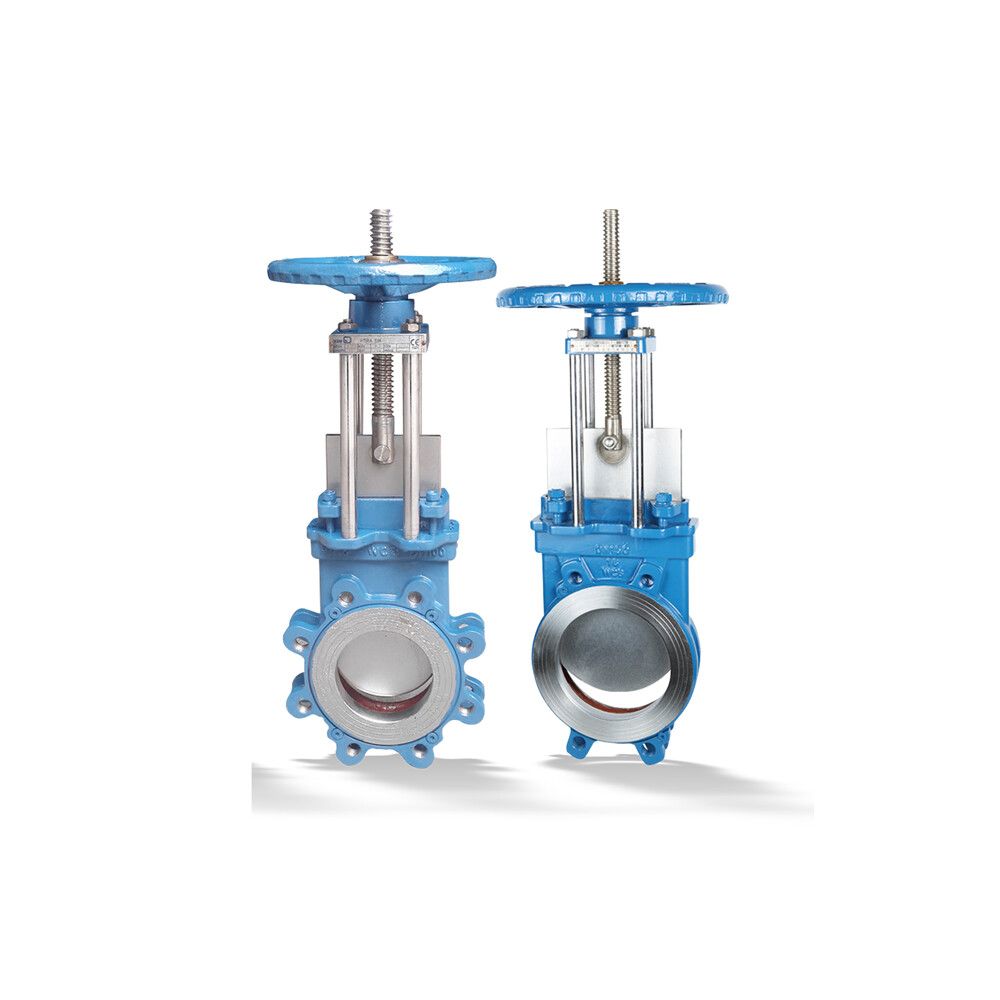

با توجه به نوع اتصال به مدل ویفری و لاگ و با توجه به نوع جنس به انواع مختلف استیل / فولاد / چدن/ برنز و با توجه به

نوع عملگر به کار رفته به دستی و پنوماتیک تقسیم میشود .

عملکرد شیر گیوتین در صنایع مختلف:

از این نوع شیر در صنایع مختلف مانند صنایع کاغذ سازی/ صنایع غذایی/ صنایع سیمان و اب و فاضلاب میتوان بهره برد و

نوع ژاکت دار ان نیز جهت کنترل سیال لجنی در بسیاری از پروسه ها مانند تصفیه اب و کاغذ سازی مورد استفاده قرار

میگیرد.

به طور کلی این شیرها در کار با جریان های لجنی و سیالاتی که مقادیر زیادی جامد حل شده دارند دارای کاربرد هستند و هم

چنین در جایی که احتمال خوردگی مطرح میشود و یا تماس با سیال ممکن است مشکلاتی برای سیستم به وجود بیاورد استفاده

میشود هم چنین برای سرویس های باز و بسته کردن و تنظیم و ایجاد جریان نیز به کار می روند.

از نقطه نظر طراحی و ساخت در این شیرها شاهد افت فشار کم هستیم و بدنه ان ها نیز طوری ساخته شدهع است که دما فشار

ریتینگ ان بالا باشد مثلا ممکن است تا محدوده دمایی 260 و فشار 22بار را تحمل کنند .

مزایای شیر گیوتین:

-شیر گیوتینی دارای اب بندی دقیق و مناسبی است.

-امکان تبدیل حالت دستی این شیر به اتوماتیک با انواع عملگر برقی و پنوماتیک وجود دارد.

-نگهداری و تعمیر این نوع از شیرالات بسیار اسان است.

-در زمان بسیار کوتاه میتوان باز و بست ان را انجام داد.

-در ساخت بدنه این شیر از مواد متنوعی استفاده شده است.

-دوام و عمر این شیر نسبت به سایر شیرالات صنعتی به صرفه است.

-عبور سیال از این شیر بدون افت فشار انجام می شود.

-از شیر گیوتین می توان در مسیر سیال های دارای ناخالصی مانند جلبک/ الیاف و .. استفاده کرد.

معایب شیر گیوتین:

مهم ترین عیب شیر گیوتین فشارکاری پایین ان و هم چنین مناسب نبودن ان برای تنظیم جریان است که اگر این شیر را برای

تنظیم جریان به کار ببرید ارتعاشات حاصله ممکن است هم به شیر و هم به سیستم انتقال اسیب وارد کند.



مقایسه شیر گیوتین با شیر فلکه کشویی:

شیر گیوتین در مقایسه با شیر فلکه کشویی ساختمان نسبتا ساده تری دارد و قسمت بالارونده و مسدود کننده صفحه دیسک شیر

است به عبارت ساده تر دیسک شیر با حرکت رو به بالا و پایین و عمود بر مسیر جریان نسبت به باز یا بسته شدن شیر عمل میکند.

شیر گیوتین نسبت به شیر فلکه کشویی از اندازه و وزن کمتری برخوردار است و از نظر نصب و راه اندازی نیز ساده تر است.

از تفاوت های دیگر این دو نوع شیر میتوان به شکل دیسک متفاوت ان ها اشاره کرد به طوری که لبه دیسک شیر گیوتین در

قسمت انتهای پایین ان و تیز است در حالی که در شیر فلکه کشویی اینگونه نیست.

شیر گیوتین توانایی قطع و وصل جریان های سیال چسبنده باویسکوزیته بالا را داراست و طبیعتا در چنین مواردی نسبت به شیر

فلکه کشویی انتخاب مطلوب تری خواهد بود.

خرید و قیمت شیر گیوتین:

قیمت شیر گیوتین براساس نوع و جنس و سایز و نوع اتصال و دیگر موارد مربوطه متفاوت است ولی به طور کلی میتوان گفت

قیمت شیر گیوتین از برندهای اروپایی نسبت به برندهای چینی رده قیمتی بالاتری دارد.
